Shaft fillet

CAD drafting Shaft fillet 0Main menu: Mechanical - Design - Shafts >CAD software Shaft fillet 1Shaft fillet.

CAD drawing Shaft fillet 2Ribbon: Mechanical - Design >CAD drafting Shaft fillet 3Shaft fillet.

CAD software Shaft fillet 4Toolbar: CAD drawing Shaft fillet 5Shaft fillet ( "Design").

CAD drafting Shaft fillet 6Command line: MCAFILET.

Operating procedure

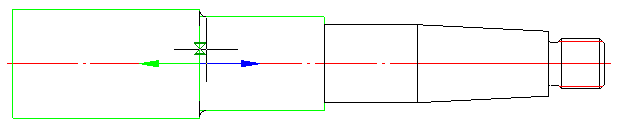

To insert, you must run the command interface and mating portions of the shaft.

CAD software Shaft fillet 7

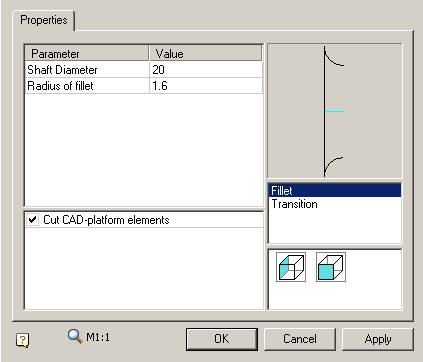

Fixing interface brings up a dialog transition.

CAD drawing Shaft fillet 8

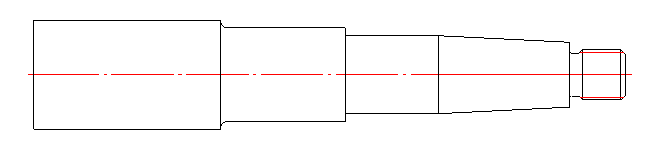

After closing the dialog interface to build automatically.

CAD drafting Shaft fillet 9
