Breaks

CAD drafting Breaks 0Main menu: Mechanical - Utilities - Breaks >CAD software Breaks 1Break lines.

CAD drawing Breaks 2Ribbon: Mechanical - Utilities >CAD drafting Breaks 3Break lines.

CAD software Breaks 4Toolbar: Breaks > CAD drawing Breaks 5Break lines.

CAD drafting Breaks 6Command line: SPBREAK.

Procedure

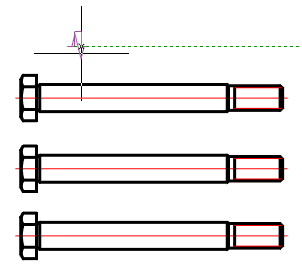

1. Select the first point to insert the break line.

CAD software Breaks 7

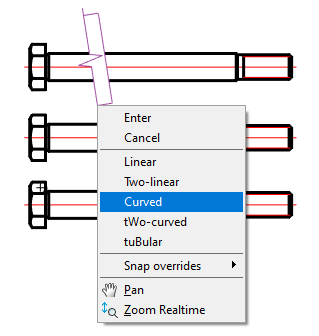

2. In the context menu, select the type of break (break): Linear, Two-linear, Curved, tWo-curved, tuBular.

CAD drawing Breaks 8

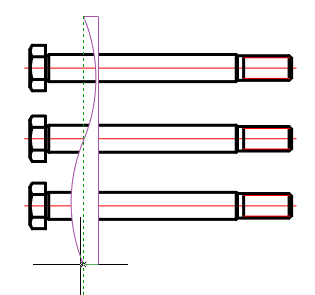

3. Pick the second break point.

CAD drafting Breaks 9

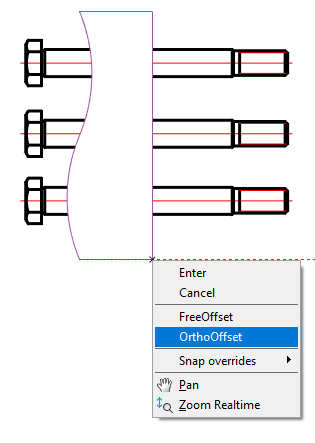

4. In the context menu, select the type of cursor movement control: FreeOffset, OrthoOffset.

CAD software Breaks 10

5. Specify the width of the cliff (break). A cliff (break) will be built.

CAD drawing Breaks 11

Note:

The whole clipped geometry between the break lines is not actually deleted and can be restored either by removing the break line or editing its contour with the grips nodal points.

Note:

All objects nanoCAD Mechanica have a so-called Z-Order. This value sets the level of the Z-coordinate in relation to other object-dependent details nanoCAD Mechanica. Editing the value of the order, you can control the mutual overlap of objects nanoCAD Mechanica.

Dialogue

The edit dialog is opened from the tooltip when you hover on a break (break) or when you double-click on a break (break).

CAD drafting Breaks 12

Editing dialog includes:

  • Graphic break type switch;
  • Field "Length";
  • Field "Width";
  • Field "Offset". You can get the value using the offset command CAD software Breaks 13"Parallel to specified line".

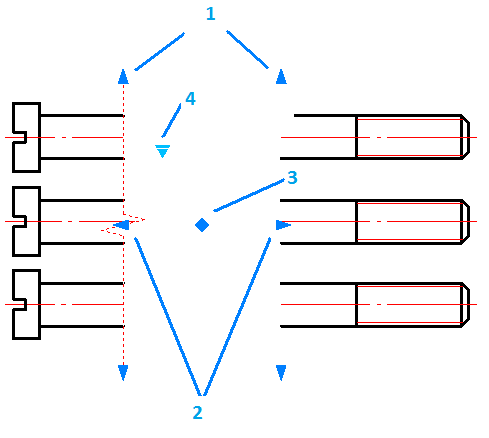

Grips

1. Grips length setting;

2. Grips break width settings;

3. Break displacement grip;

4. Drop-down type grip:

  • Linear;
  • Two-linear;
  • Curve;
  • Two-curve;
  • Tubular.

CAD drawing Breaks 14

Linear break

CAD drafting Breaks 15Main menu: Mechanical - Utilities - Breaks > CAD software Breaks 16Linear break.

CAD drawing Breaks 17Ribbon: Mechanical - Utilities > CAD drafting Breaks 18Linear break.

CAD software Breaks 19Toolbar: Breaks > CAD drawing Breaks 20Linear break.

CAD drafting Breaks 21Command line: MCBREAK_LINEAR.

Two-linear break

CAD software Breaks 22Main menu: Mechanical - Utilities - Breaks > CAD drawing Breaks 23Two-linear break.

CAD drafting Breaks 24Ribbon: Mechanical - Utilities > CAD software Breaks 25Two-linear break.

CAD drawing Breaks 26Toolbar: Breaks > CAD drafting Breaks 27Two-linear break.

CAD software Breaks 28Command line: MCBREAK_TWOLINEAR.

Curved break

CAD drawing Breaks 29Main menu: Mechanical - Utilities - Breaks > CAD drafting Breaks 30Curved break.

CAD software Breaks 31Ribbon: Mechanical - Utilities > CAD drawing Breaks 32Curved break.

CAD drafting Breaks 33Toolbar: Breaks > CAD software Breaks 34Curved break.

CAD drawing Breaks 35Command line: MCBREAK_CURVED.

Two-curved break

CAD drafting Breaks 36Main menu: Mechanical - Utilities - Breaks > CAD software Breaks 37Two-curved break.

CAD drawing Breaks 38Ribbon: Mechanical - Utilities > CAD drafting Breaks 39Two-curved break.

CAD software Breaks 40Toolbar: Breaks > CAD drawing Breaks 41Two-curved break.

CAD drafting Breaks 42Command line: MCBREAK_TWOCURVED.

Shaft break

CAD software Breaks 43Main menu: Mechanical - Utilities - Breaks > CAD drawing Breaks 44Shaft break.

CAD drafting Breaks 45Ribbon: Mechanical - Utilities > CAD software Breaks 46Shaft break.

CAD drawing Breaks 47Toolbar: Breaks > CAD drafting Breaks 48Shaft break.

CAD software Breaks 49Command line: MCBREAK_TUBULAR.
